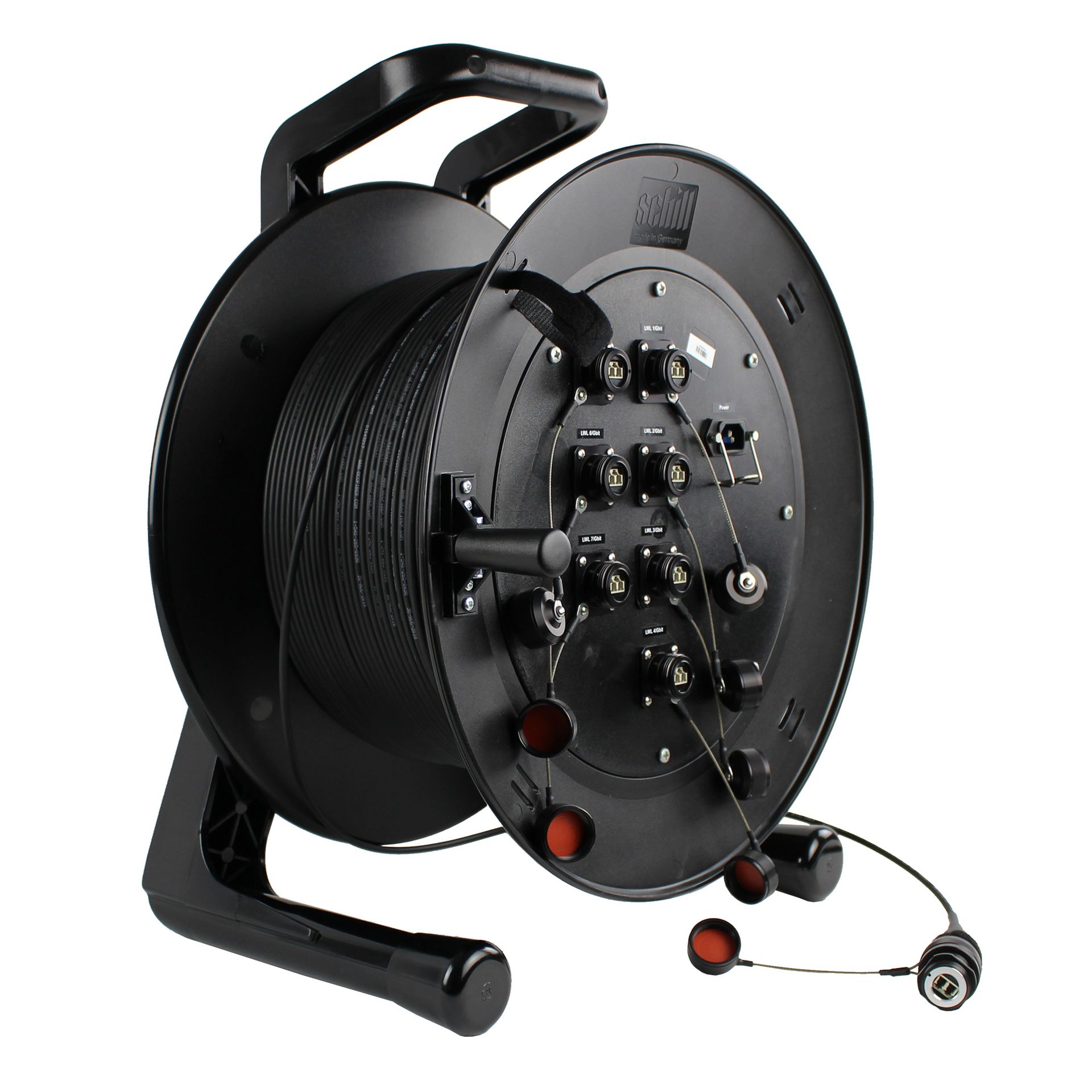

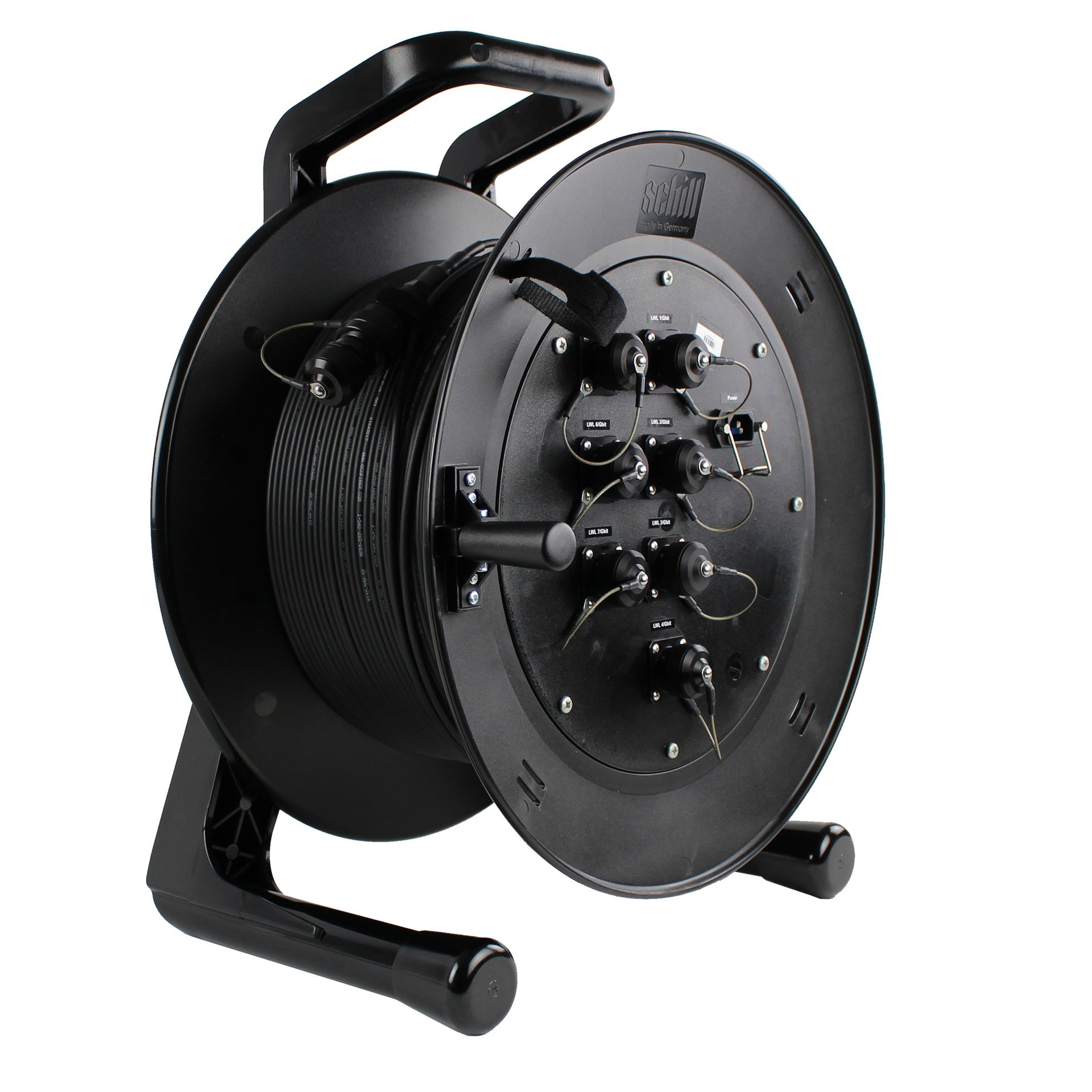

8p FO CableDrum

unmanaged aber robust

Die robuste Kabeltrommel mit integriertem Fibre Switch dient zur nachrichten-technischen Verbindung in ortsveränderlichen Fernmeldesystemen über eine Strecke von 100m bis 550m. Das Multimode OM 2 50/125 Lichtwellenleiter-Kabel auf der Trommel wird für feldtaugliche Verbindungen und zur Übertragung von Kommunikation und Datentransfer verwendet. Die Stromversorgung für des integrierten Fibre-Switch wird über eine Kaltgerätebuchse, welche sich auf der Frontseite der Trommel befindet, gewährleistet. Das Fibre Switch hat 8 optische Schnittstellen die mit unterschiedlichen Übertragungsraten (100-FX und 1000S-X) bestückt werden können. Die ausgeführten Fibre LC-Schnittstellen erfüllen die IP65 Anforderungen (Spritwasser/Staub) nach DIN EN 60529. Die Kabeltrommel ist zur Vermeidung des ungewollten Abrollens beim Transport mit einer Bremse ausgestattet.

Schlagfester Kunststoff sorgt für die Widerstandsfähigkeit bei rauen Umwelteieinflüssen.

Allgemeines

Schnittstelle Kabelende

  • 1x LC Duplex Anschluss IP67
  • OCC L-Jack Serie RLRN121LC01A
  • Variante 1+2:
    • 1000-SX, MM, 850 nm
  • Variante 3:
    • 100-FX, MM, 1310 nm


Schnittstellen an Kabeltrommel

  • Stecker:
  • LC Duplex Kupplung IP67
  • OCC L-Jack Serie RLRD121LC01A
  • Variante 1:
    • 7x 1000-SX, MM, 850 nm
  • Variante 2:
    • 6x 1000-SX, MM, 850 nm
    • 1x 100-FX, MM, 1310 nm
  • Variante 3:
    • 7x 100-FX, MM, 1310 nm
    • 1x Kaltgerätebuchse 250 VAC, 16 A
    • 2x GBit RJ45 Anschlüsse an Kabeltrommel


Optionen Kabellänge

  • Standard 100 m (-0 / +1%)
  • Optional bis 500m auf Anfrage


Kabeltyp

  • Multimode OM2 50/125 Feldkabel,
  • schwarz, D-002CAST5KM-M
  • Zuglast:


Eigenschafen

  • Kabeltrommelbremse,
  • Klettband zur Kabelfixierung


Spannungseingang

  • 100-240 VAC, 50/60 Hz


Leistungsaufnahme

  • 25 W


Zertifizierung

  • IP65 / IP54 (Kaltgerätebuchse)

Temperatur

  • -40°C bis +75°C (in Betrieb)


Gehäuse

  • schlagfester Kunststoff
  • Griff und Halterung: Hostalen GC7260
  • Trommel: Makrolon 2805


Farbe

  • schwarz


Abmessungen

  • 445 x 555x 275 mm


Gewicht

  • ca. 10 kg
