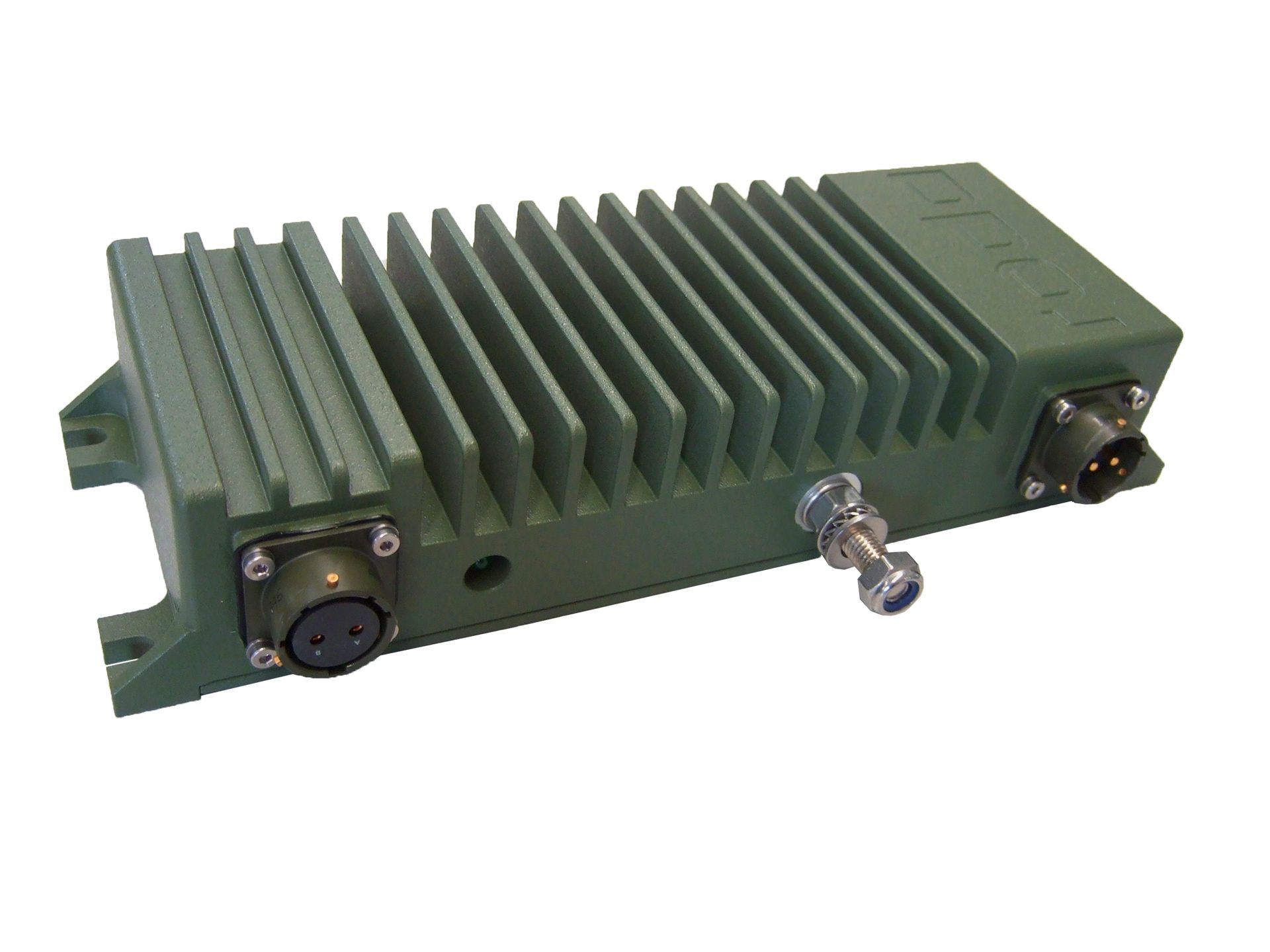

DC/DC Wandler ROD Modular

120/200 Watt Gleichstromwandler

Die Gleichstromwandler Serie ROD Modular bietet eine noch nie dagewesene Einsatzvielfalt als externer Fahrzeugwandler, made in Germany.

Für die gängigen Fahrzeug-Batterie-Spannungen von 12Vdc und 24Vdc sind zwei Leistungsklassen 120W und 200W im gleichen Form-Faktor vorhanden. Die Ausgangsspannungen (Vout) sind werkseitig mit 12V, 15V, 19V, 24V, 28V oder 48V einstellbar. Auf Kundenforderung können auch zwei Ausgänge realisiert werden, um z.B. einen Laptop und ein Display gleichzeitig über den Konverter betreiben zu können.

Analog dem Standard-Wandler ROD01.2 für den Rocky ist nun der ROD Modular mit höherer Leistung nach dem Bundeswehr Massekonzept VG96916T5 und Transienten-/Surge Schutz MIL-STD1275E umgesetzt worden. Das IP65-Gehäuse und eine Dreifach-Befilterung sorgen auch für sehr gute EMV-Eigenschaften, so dass sich das Produkt auch als Tempest Variante verwenden lässt.

Verwendbar vornehmlich für die Fahrzeug-Integration als Komplementärprodukt zu den roda Notebooks und Displays. Gleichwohl sind diese aber auch für Fremdprodukte mit entsprechender Leistung und Ausgangsspannung einsetzbar.

Technische Spezifikation

Besonderheiten

  • nach VG 96916-5 und MIL-STD-1275E für elektrische Bordnetze für Landfahrzeuge
  • interner Filter zur Spike- und Transienten-Unterdrückung
  • Betriebsanzeige grüne LED
  • galvanisch isolierter Eingang und Ausgang zur Masse
  • vom Eingang zum Ausgang galvanisch getrennt
  • gleiche Grundfläche für alle Eingangs- und Ausgangsspannungsvarianten

Anschlüsse

  • X1: Eingang  62GB-12E14-02PN
  • X2: Ausgang 62GB-12E14-02SN
  • Massebolzen M8 x 30

Sicherheit

  • Überspannungs-, Überstrom- und Kurzschluss-Schutz,
  • CE
  • EN 55032:2015
  • EN 55024
  • EN 60529
  • EN 50581

EMV

  • MIL-STD-461G
  • optional mit -60 dB Filter, NATO SDIP27 Level A oder B (ER)

Schutzklasse

  • IP65 nach EN 60529

Kühlung

  • Konvektionskühlung

Gehäuse

  • gefrästes Aluminium

Befestigung

  • Flanschöse mit Langloch

Farbe

  • passivated nato oliv, RAL 6031HR
  • labeling: lemon yellow, RAL 1012

Abmessungen

  • ca. 278 x 90 x 50 mm (L x B x H) inkl. Befestigung

Gewicht

  • ca. 1,7 kg





ROD Modular Übersicht

Leistung Eingang  Ausgang Strom (nom.) Typ
120 W 12 VDC
(9 - 16 VDC)		 12 VDC (±5%) 10,00 A ROD 12-12-120
15 VDC (±5%) 8,00 A ROD 15-12-120
19 VDC (±5%) 6,32 A ROD 19-12-120
24 VDC (±5%) 5,00 A ROD 24-12-120
28 VDC (±5%) 4,29 A ROD 28-12-120
48 VDC (±5%) 2,50 A ROD 48-12-120
24 VDC
(16 - 33 VDC)		 12 VDC (±5%) 10,00 A ROD 12-24-120
15 VDC (±5%) 8,00 A ROD 15-24-120
19 VDC (±5%) 6,32 A ROD 19-24-120
24 VDC (±5%) 5,00 A ROD 24-24-120
28 VDC (±5%) 4,29 A ROD 28-24-120
48 VDC (±5%) 2,50 A ROD 48-24-120



Leistung Eingang / VDC Ausgang / VDC Strom (nom.) Typ
200 W 12 VDC
(9 - 16 VDC)		 12 VDC (±5%) 16,67 A ROD 12-12-200
15 VDC (±5%) 13,33 A ROD 15-12-200
19 VDC (±5%) 10,53 A ROD 19-12-200
24 VDC (±5%) 8,33 A ROD 24-12-200
28 VDC (±5%) 7,14 A ROD 28-12-200
48 VDC (±5%) 4,17 A ROD 48-12-200
24 VDC
(16 - 33 VDC)		 12 VDC (±5%) 16,67 A ROD 12-24-200
15 VDC (±5%) 13,33 A ROD 15-24-200
19 VDC (±5%) 10,53 A ROD 19-24-200
24 VDC (±5%) 8,33 A ROD 24-24-200
28 VDC (±5%) 7,14 A ROD 28-24-200
48 VDC (±5%) 4,17 A ROD 48-24-200

*200W-Variante auch mit 2. DC-Ausgang erhältlich (optional)
