DC/DC Wandler ROD 04

80Watt Gleichstromwandler

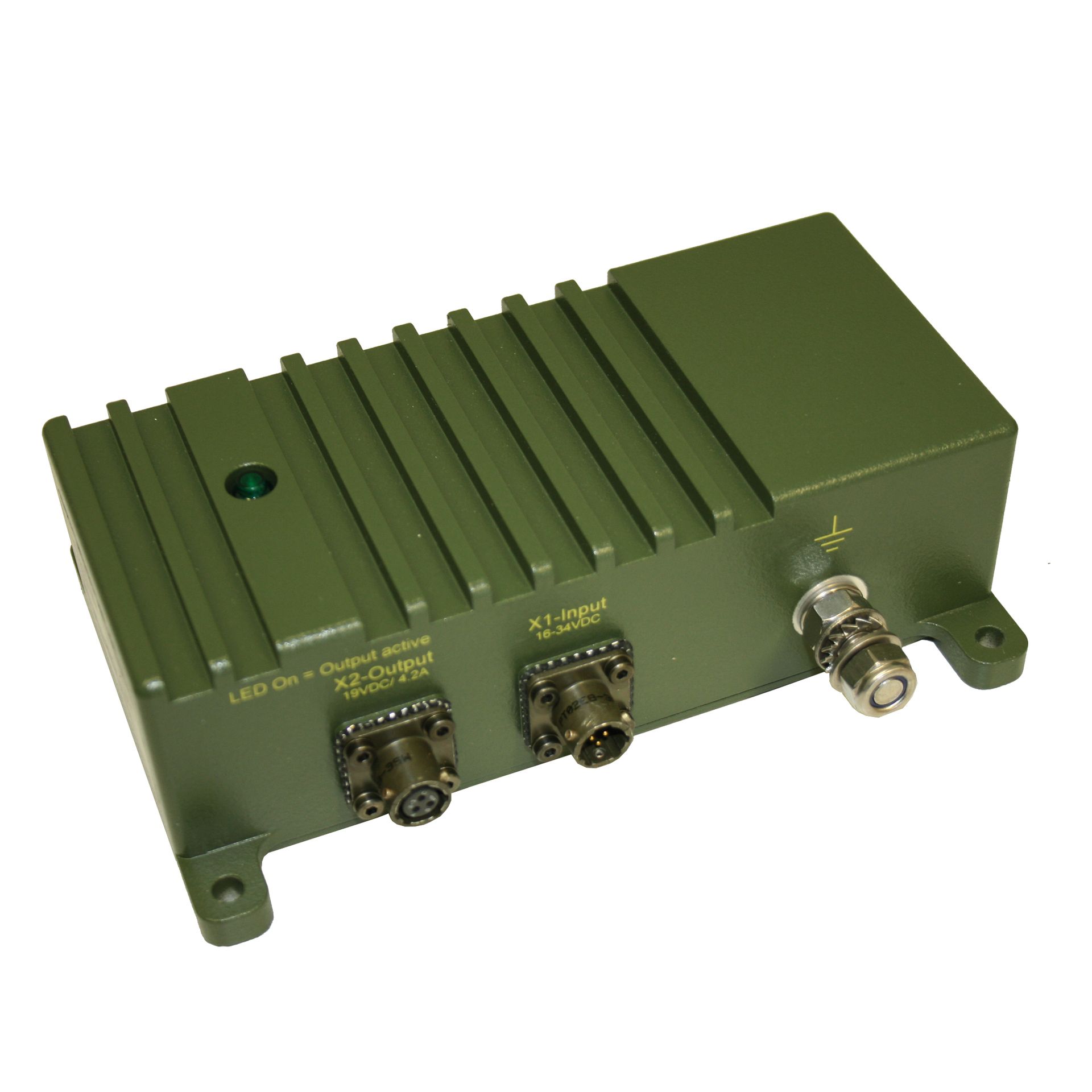

Der 80Watt Gleichstromwandler ROD04 mit 12V oder 14 V Ausgangsspannung ist eine Variante des bewährten ROD 01.2. Es hat ein gehärtetes und pulverbeschichtetes Aluminium-Gehäuse und ist staub-, wasser-, vibrations- und schockgeschützt, geprüft nach diversen nationalen und internationalen militärischen Standards. Das IP65-Gehäuse sorgt auch für sehr gute EMV-Eigenschaften und besitzt Bohrungen und ein Masseanschluss für einen festen Einbau z.B. in einem geschützten Fahrzeug.

Ursprünglich wurde dieser für die Fahrzeuge der Bundeswehr entwickelt, die einen Weitbereichseingang, das Massekonzept und den Surge- und Transientenschutz der Bordspannung gemäß VG96916T5 benötigten. Mittlerweile findet er jedoch in vielen nationalen wie internationalen Projekten Anwendung.

Verwendbar vornehmlich für die Fahrzeug-Integration als Komplementärprodukt zu den roda Notebooks, Tablet PCs und Displays. Gleichwohl sind diese aber auch für Fremdprodukte mit entsprechender Leistung und Ausgangsspannung einsetzbar.

Weitere Ausgangsspannungen auf Anfrage möglich!

Technische Spezifikation

Arbeitsprinzip

  • DC / DC Wandler, isoliert


Wirkungsgrad

  • ->86 % typ bei UEIN = 24 VDC


Anschlüsse

Standardvariante

  • Eingang X1: PT02E8-3P
  • Ausgang X2: PT02E8-3SW
  • Massebolzen M 8 x 30

Cadmiumfreie Variante

  • Eingang X1: Amphenol PT02E8-3P023 (vernickelt)
  • Ausgang X2: Amphenol PT02E8-3SW023 (vernickelt)
  • Massebolzen M 8 x 30


Eingangsspannung

  • 16 VDC bis 34 VDC (nach VG 96916 T5)
  • Interne EMV Filter zur Spike-Unterdrückung
  • Verpolschutz
  • Surge- und Spikefestigkeit für 28 VDC Systeme nach MIL-STD 1275
  • ISO 16750-2:2010 für Test mit „centralized load dump suppression„ für 12 und 24 VDC-Systeme


Stromaufnahme

  • < 20 mA Leerlauf bis maximal 4,5 A bezogen auf UEN


Max. Einschaltstrom

  • <20 A bei UEN


Ausgangsspannung

  • 12 ±0,5 VDC oder 14 ±0,5 VDC -Betriebsanzeige über grüne LED an Oberseite
  • interner EMV Filter
  • kurzschlusssicher


Stromabgabe

  • bis 4,5 A (65 W) bei 40° C


Gehäuse

  • Material: AlMgSi1
  • Abmessungen:
    (L x B x H)
    - 175 mm x 80 mm x 53,5 mm (ohne Befestigungslaschen bzw. Erdungsschraube)
    - 175 mm x 113 mm x 55,5 mm (mit Befestigungslaschen)
  • Farblos passiviert und grün lackiert RAL 6031HR
  • Siebdruck zitronengelb RAL 1012


Gewicht

  • ca. 1,0 kg
