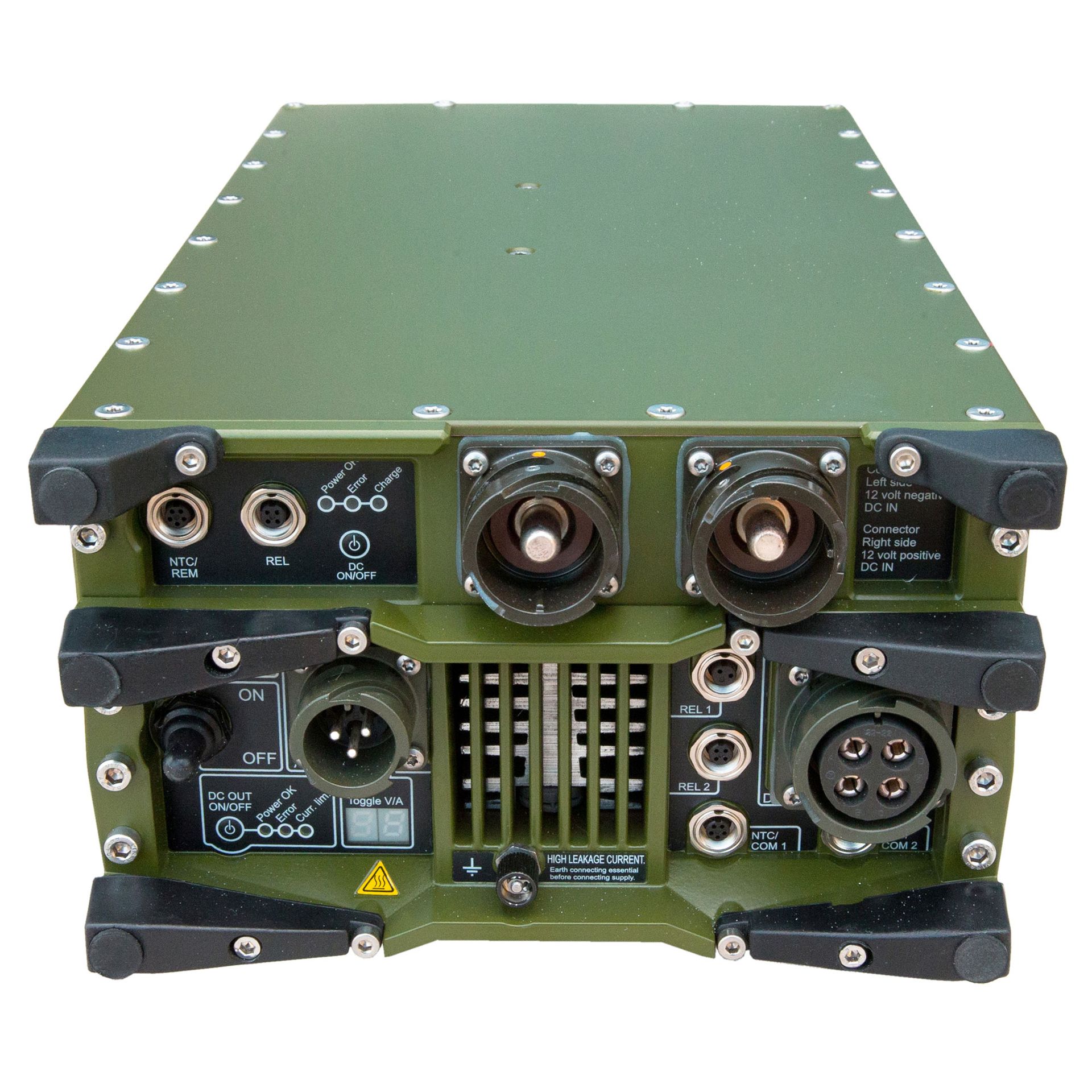

AC/DC Netzteil ComPact 1200 Dual Input

modulare Stromversorgung mit DC wie AC-Eingang

Der ComPact 1200 Dual Input ist eine kompakte robuste AC/DC-Stromversorgung und ein intelligentes Batterieladegerät zugleich mit einer Nennleistung von 28V/40A mit AC wie DC-Eingang. Mechanisch und elektrisch erfüllt es die höchsten Anforderungen an Robustheit und kann mit großen Eingangsspannungsschwankungen arbeiten. Der ComPact 1200 Eingangsstrom wird leistungsfaktorkorrigiert (PFC) für eine optimal Nutzung von schwachen Stromquellen wie z.B. tragbaren Generatoren. Der Wirkungsgrad ist sehr hoch durch eine weiche Schalttechnik. Als Stand-alone betrieben oder in ein 19“ Racksystem montiert benötigt es nur eine Höhe von 2U (88,9mm/3,5”).
Der ComPact 1200 hat einen RS485 Port welche für die Steuerung, Überwachung und Konfiguration verwendet werden kann. Detaillierter Status und Statistiken können über diesen Port abgerufen werden. Die Signalanschlüsse bieten mehrere Signale:
Alarmrelaisausgänge, externe Batterietemperaturfühler und einen Bus zum Verbinden mehrerer Geräte in einem redundanten oder Parallelsystem. ComPact 1200 kann konfiguriert werden um verschiedene Batterietechnologien zu laden, wie Blei-Säure, Li-Ion, NiMH, NiCd und ist softwareseitig erweiterbar für zukünftige Batterietechnologien. Temperatur kompensiertes Laden sorgt für volle Batteriekapazität über den gesamten Temperaturbereich. Das Gerät ist gegen Überspannung, Kurzschluss, Überstrom und Übertemperatur geschützt. Über das 12V DC/DC-Modul wird das Laden über zwei Stromquellen ermöglicht. So wird – je nach Einstellung – die jeweils performantere Quelle z.B. ein 12V-Generator, 12V-Batterie oder das öffentliche Stromnetz automatisch zu- bzw. umgeschaltet. Ist das 230V Netz als primäre Stromquelle gewählt, kann auch die stromgebende 12V-Batterie (24V Variante ebenso vorhanden) moderat geladen werden.

Technische Spezifikation

Gesamtleistung

  • 1200 W

AC Eingang:

Eingangsspannung

  • 99 - 276 VAC

AC Eingansgfrequenz

  • 45 - 430 Hz

Leistungsfaktor (PFC)

  • Typ. 0.99 @ Volllast

Eingangsstrom bei max. Last (30V,40A+14,4V,8A) und 50Hz

  • 15.5A @ 99 VAC; 13.5A @ 115 VAC; 7A @ 230 VAC

Wirkungsgrad bei Volllast

  • > 84% @ 115 VAC; > 85% @ 230 VAC

12 VDC Eingang:

Eingangsspannung

  • 9-16 VDC +25 VDC

Laden, 12V DC Eingang

  • 8 A, 3-stufige temperaturkompensierte Batterieladung

Eingangsstrom bei max.Last (30V,40A)

  • 130 A @ 11 VDC; 109 A @ 13.2 VDC

Wirkungsgrad bei Volllast

  • > 82% @ 13.2 VDC

28 VDC Ausgang

Nominale Vout

  • 28 VDC

Einstellbare Vout

  • 20.0 - 34.0 VDC

Nominaler Aout

  • 40 A

Einstellbarer Aout

  • 5 - 40 A

Kurzschlussstrom

  • ≤44.0 A

Lastverteilung

  • Max 3 A Abweichung

Batterietypen

  • Blei-Säure, Lithium-Ionen, NiMh, NiCd

Vin-Regulierung

  • <1.5% Null/max Last

Abmessungen

  • (Tiefe im Rack) 220 x 390 x 133,4 mm (3U)
  • (Tiefe gesamt) 220 x 420 x 133,4 mm (3U)

Gewicht

  • 18kg

Montage

  • beliebige Richtung und in 19“ Rack

Betriebstemperaturen

  • -40°C bis +60°C

IP Schutz

  • IP67

Zertifizierung

  • MIL-STD 810G, MIL-STD 461F (Ground Army)
