AC/DC Netzteil AC150

IP65 AC-Adapter für Leistungen bis 150 Watt

Eine breite Verwendung findet der AC/DC Adapter AC150 für Leistungen bis 150 Watt. Ursprünglich für den Einsatz an einem Lizard® RW11-Laptop im Airbus A400M entwickelt, wird das AC150 mittlerweile in Varianten am rugged Notebook Lizard® mit IP65-Zertifizierung, für mobile Kommunikationsplattformen und non-roda IT-Produkte eingesetzt. Die Besonderheiten dieses MIL-Netzteils sind die Schutzklasse II (optional I), ein geringer Ableitstrom, beste EMV-Eigenschaften nach MIL-STD-461G und TEMPEST NATO SDIP 27 Level A & B (ER) sowie ein Frequenzbereich von 50 Hz, 60 Hz und 400 Hz. Durch das gehärtete und pulverbeschichtete Aluminiumchassis ist es staub-, vibrations- und wassergeschützt und durch eine Zertifizierung nach MIL-STD-810G verifiziert. Stecker auf AC und DC-Seite sind frei wählbar.

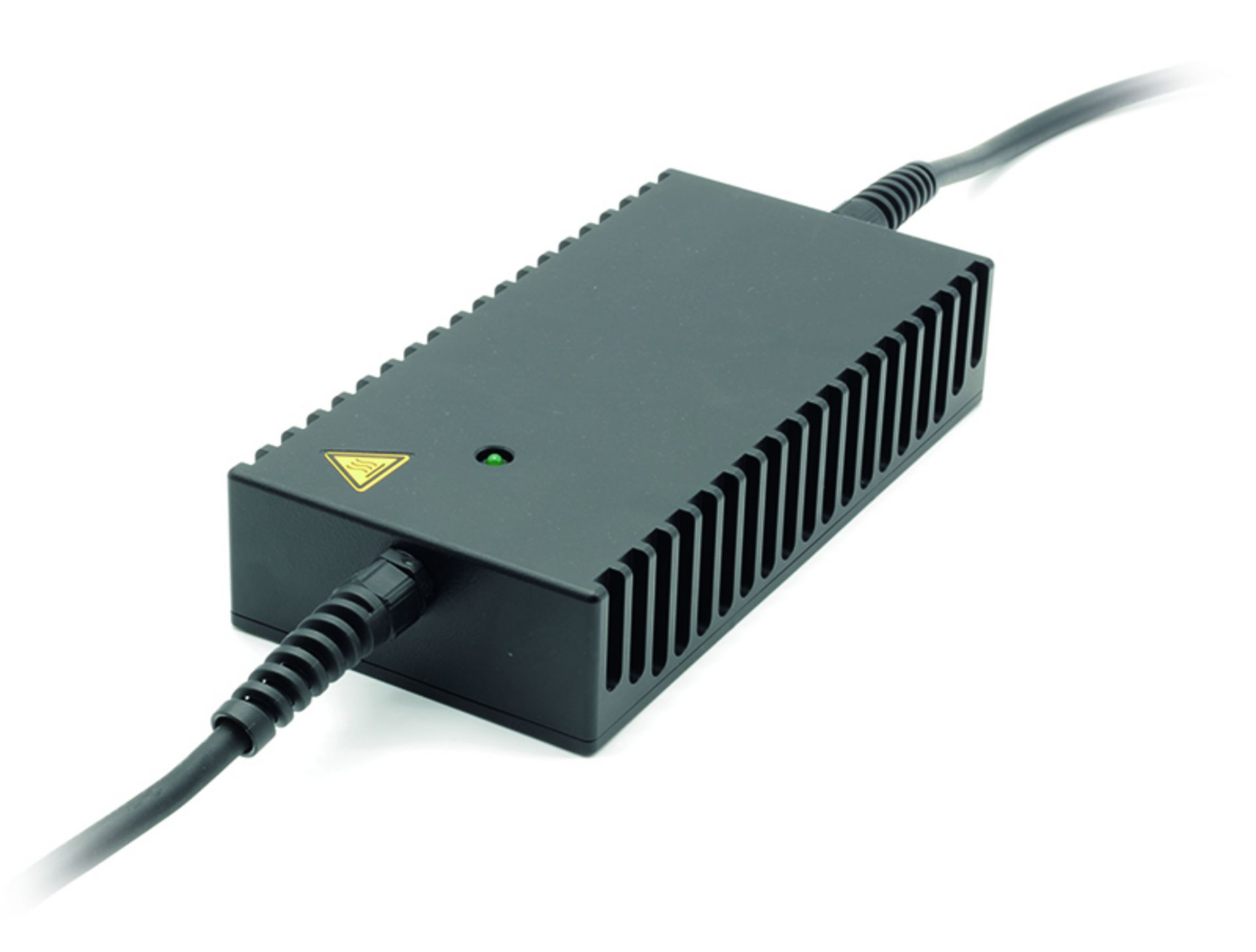

roda AC150 AC/DC-Adapter 150 W

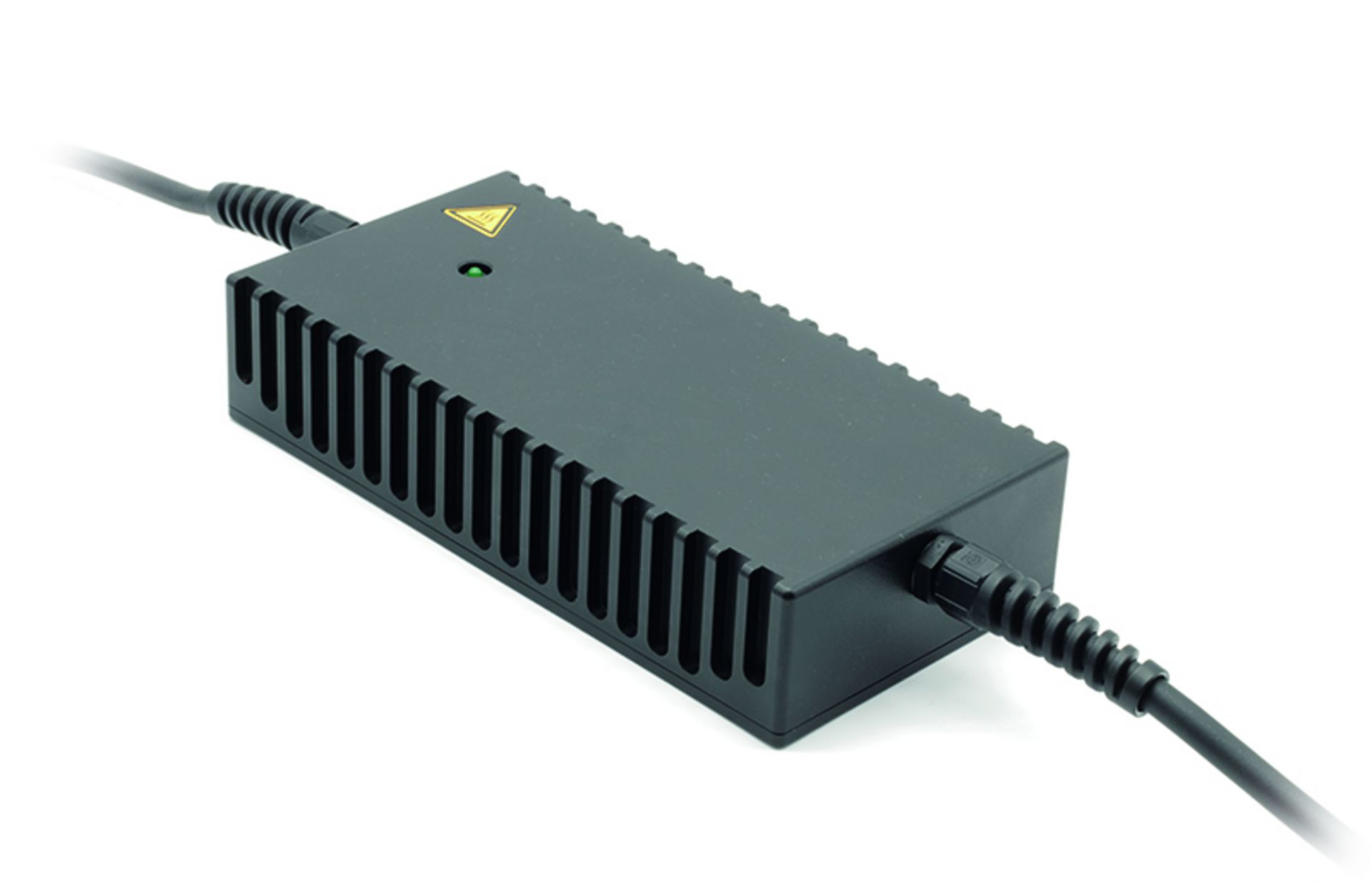

roda AC150 AC/DC-Adapter 150 W

Technische Spezifikationen

Eingangsspannung

  • 110 VAC
  • 230 VAC

Frequenz

  • 60 or 400 Hz (110 VAC)
  • 50 Hz (230 VAC)

Eingangsstrom

  • 1,60 A (115 VAC)
  • 0,80 A (230 VAC)

Ausgangsspannung

  • 19 VDC ± 5%
  • 24 VDC ± 5%

Ausgangsstrom

  • 7,90 A (19 VDC)
  • 6,25 A (24 VDC)

Ausgangsleistung

  • 150 W

Effizienz

  • Typ. > 80%

Schutzklasse

  • I oder II

Sicherheit

  • Überspannungsfest
  • Überstromfest
  • Kurzschlussfest
  • Überlastungssicher
  • Überhitzungsschutz
  • nach EN60950, 62368-1

Anschluss (Eingang)

  • Stecker (ohne Schutzleiter)
  • Kabellänge ca. 147 ± 5 cm

Anschluss (Ausgang)

  • Stecker: 62GB-16F10-02SN
  • Kabellänge ca. 115 ± 5 cm

Kompatibilität

  • Lizard®: RW11, RW14/RB14
  • Serval: RD22-FHD, RD24-FHD

Abmessungen [B×H×T]

  • 237 x 118 x 49 mm (ohne Knickschutz)

Gewicht

  • < 2,40 kg

Schutzklasse (IP-Rating)

  • IP65

Umwelteigenschaften

  • Designed to meet MIL-STD-810G

EMV

  • Designed to meet MIL-STD-461G

Features

  • 110 VAC 60/400 Hz
  • 230 VAC 50 Hz
  • Schutzklasse I, optional II
  • Kompakter, robuster Aufbau
  • Geschirmtes Alu-Gehäuse
  • Transientenschutz
  • LED-Kontollleuchte
  • Schutzart IP65
  • Hoher Wirkungsgrad
  • Aktive PFC
  • Kurzschlussfest (Ausgang)
  • Überlastsicher (Ausgang)
  • Überspannungs- und Stromfest (Ausgang)
  • Temperatur:  -20°C bis +60°C (optional  -40°C bis +60°C)
  • Umgebungeigenschaften getestet nach MIL-STD-810G/461F, DO 160D
  • Optional: Explosive Atmosphere nach MIL-STD-810G, Method 511
  • Optional: -60 dB filter, COMSEC Zone 1 SDIP 27 Level A und B (ER)
  • Stecker/Kabeltyp auf Wunsch

Eingangsgrößen

Eingangsspannung / Frequenz

  • 110 VAC (60 Hz), 115 VAC (400 Hz)
    • 230 VAC  (50/60Hz)

Eingangsstrom

  • typ. 1,6 A (115 V)
  • typ. 0,8 A (230 V)

Sicherung

  • intern

Wirkungsgrad

  • typ. > 80 %

Anschlüsse (Kabel)

  • Netzstecker (ohne Schutzleiter)

Kabellänge

  • 147 ± 5 cm

Ausgangsgrößen

Ausgangsspannung

  • 19 VDC ± 5% oder 24VDC ± 5% (werkseitig)

Toleranz

  • ± 5% typ.

Ausgangsleistung

  • 150 Watt (max.)
  • -20°C bis +60°C (mit Derating)

Restwelligkeit

  • < 100 mV

Strombegrenzung

  • 7,9 bis 9,5 A

Anschlüsse (Kabel)

  • Stecker: 62GB-16F10-02SN

Kabellänge

  • 115 +-5 cm

Mechanik

Gehäuse

  • Aluminium / RAL9005 schwarz
  • andere möglich

Schutzart

  • IP65

Abmessung

  • 237 x 118 x 49 mm (ohne Knickschutz)

Gewicht

  • < 2,4 kg
