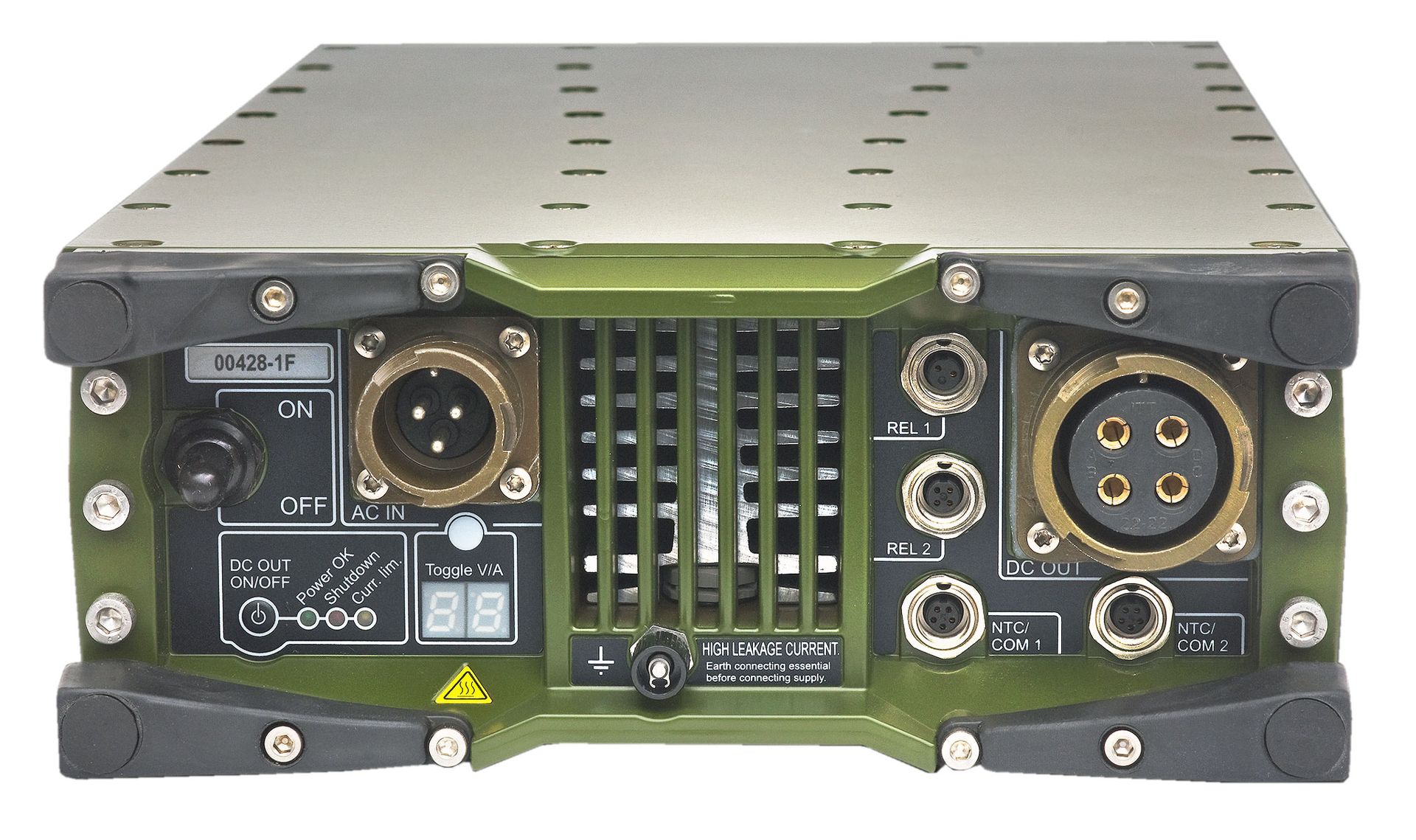

ComPact 2400 AC/DC

Batterieladegerät / Netzteil 2400 W

Der ComPact 2400 ist eine modulare, kompakte AC/DC-Stromversorgung und ein intelligentes Batterieladegerät zugleich mit einer Nennleistung von 28V / 80A. Mechanisch und elektrisch erfüllt es die höchsten Anforderungen an Robustheit und kann mit großen Eingangsspannungsschwankungen arbeiten. Der ComPact 2400 Eingangsstrom wird leistungsfaktorkorrigiert (PFC) für eine optimal Nutzung von schwachen Stromquellen wie z.B. tragbaren Generatoren. Der Wirkungsgrad ist sehr hoch durch eine weiche Schalttechnik. Als Stand-alone betrieben oder in ein 19“ Racksystem montiert benötigt es nur eine Höhe von 2U (88,9mm/3,5”). Der ComPact 2400 hat einen RS485 Port welche für die Steuerung, Überwachung und Konfiguration verwendet werden kann. Detaillierter Status und Statistiken können über diesen Port abgerufen werden. Die Signalanschlüsse bieten mehrere Signale: Alarmrelaisausgänge, externe Batterietemperaturfühler und einen Bus zum Verbinden mehrerer Geräte in einem redundanten oder Parallelsystem. So kann die Ausgangsleistung auf 4,8 kW, 7,2 kW, usw. kaskadiert werden. Der ComPact 2400 kann konfiguriert werden um verschiedene Batterietechnologien zu laden, wie Blei-Säure, Li-Ion, NiMH, NiCd und ist softwareseitig erweiterbar für zukünftige Batterietechnologien. Temperatur kompensiertes Laden sorgt für volle Batteriekapazität über den gesamten Temperaturbereich. Das Gerät ist gegen Überspannung, Kurzschluss, Überstrom und Übertemperatur geschützt.

Technische Spezifikation

Gesamtleistung

  • 2400 W

Eingangsspannung

  • 99 - 276 VAC

Leistungsfaktor (PFC)

  • Typ. 0,99 @ Volllast

Eingangsstrom bei max Last und 50Hz

  • 28A @ 99 VAC; 24A @ 115 VAC; 12A @ 230 VAC

Wirkungsgrad bei Volllast

  • > 88% @ 115 VAC; > 90% @ 230 VAC

Nennleistung Ausgangsspannung

  • 28 VDC

Einstellbare Ausgangsspannung

  • 20,0 - 34,0 VDC

Nennleistung Ausgangsstrom

  • 80 A

Einstellbare Strombegrenzung

  • 5 – 80 Amps

Kurzschlussspannung

  • ≤88,0 A

Lastverteilung

  • max. 3 A Abweichung

Welligkeit der Ausgangsspannung und Rauschen

  • <100mV p-p, 20MHz Bandbreite

Ausgangsspannungsregulierung

  • <1,5% Null/max. Last

Abmessungen

  • (Tiefe im Rack) 220 x 390 x 88 mm (2U)
  • (Tiefe gesamt) 220 x 420 x 88 mm (2U)

Gewicht

  • 11,1kg

Batterietypen

  • Blei-Säure, Lithium-Ionen, NiMh, NiCd

Montage

  • beliebige Richtung und in 19“ Rack

Betriebstemperaturen

  • -40°C bis +60°C

IP Schutz

  • IP67

Zertifizierung

  • MIL-STD 810G, MIL-STD 461F (Ground Army)
