PowerSupply

Robuste Stromversorgungen

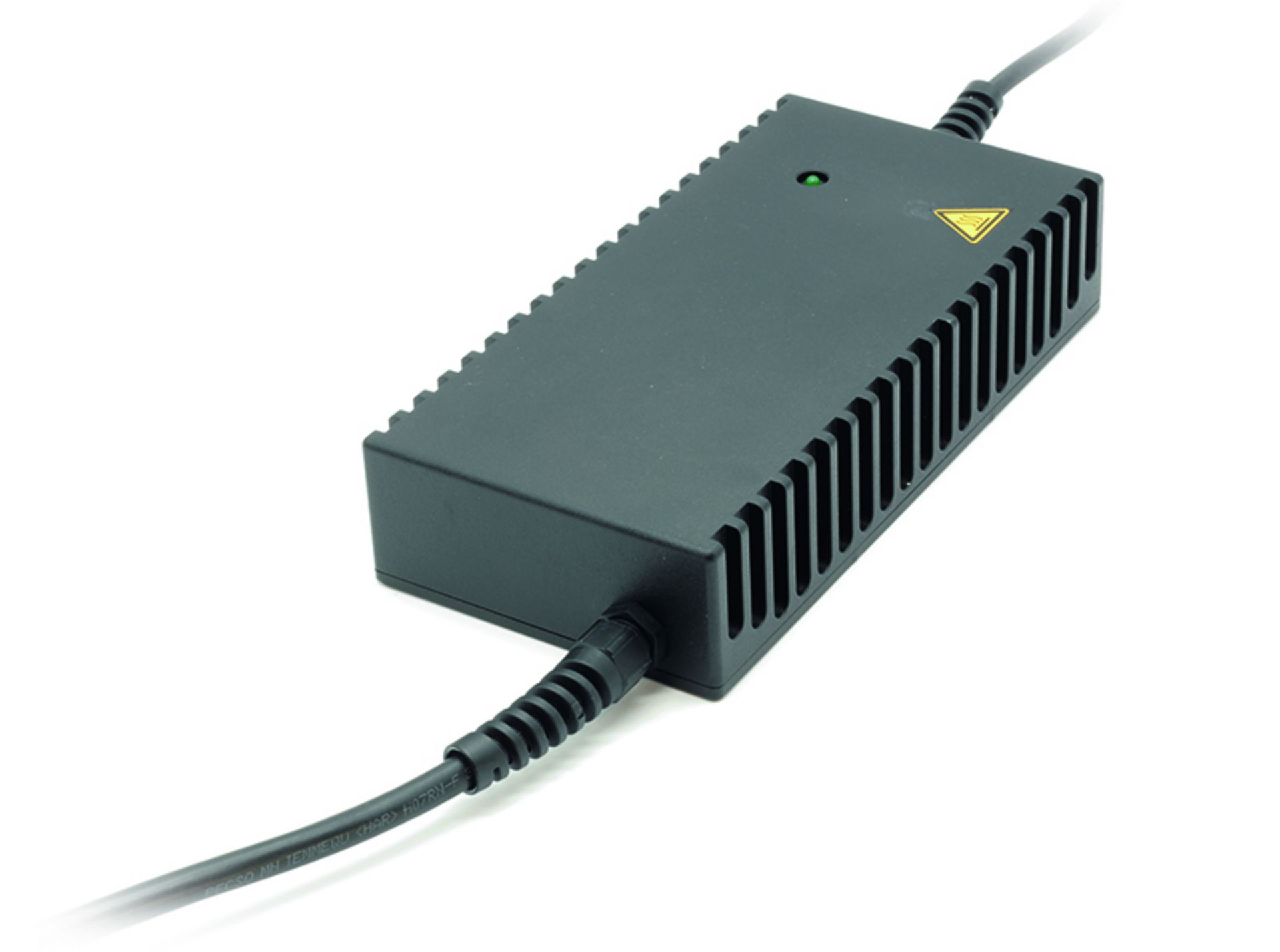

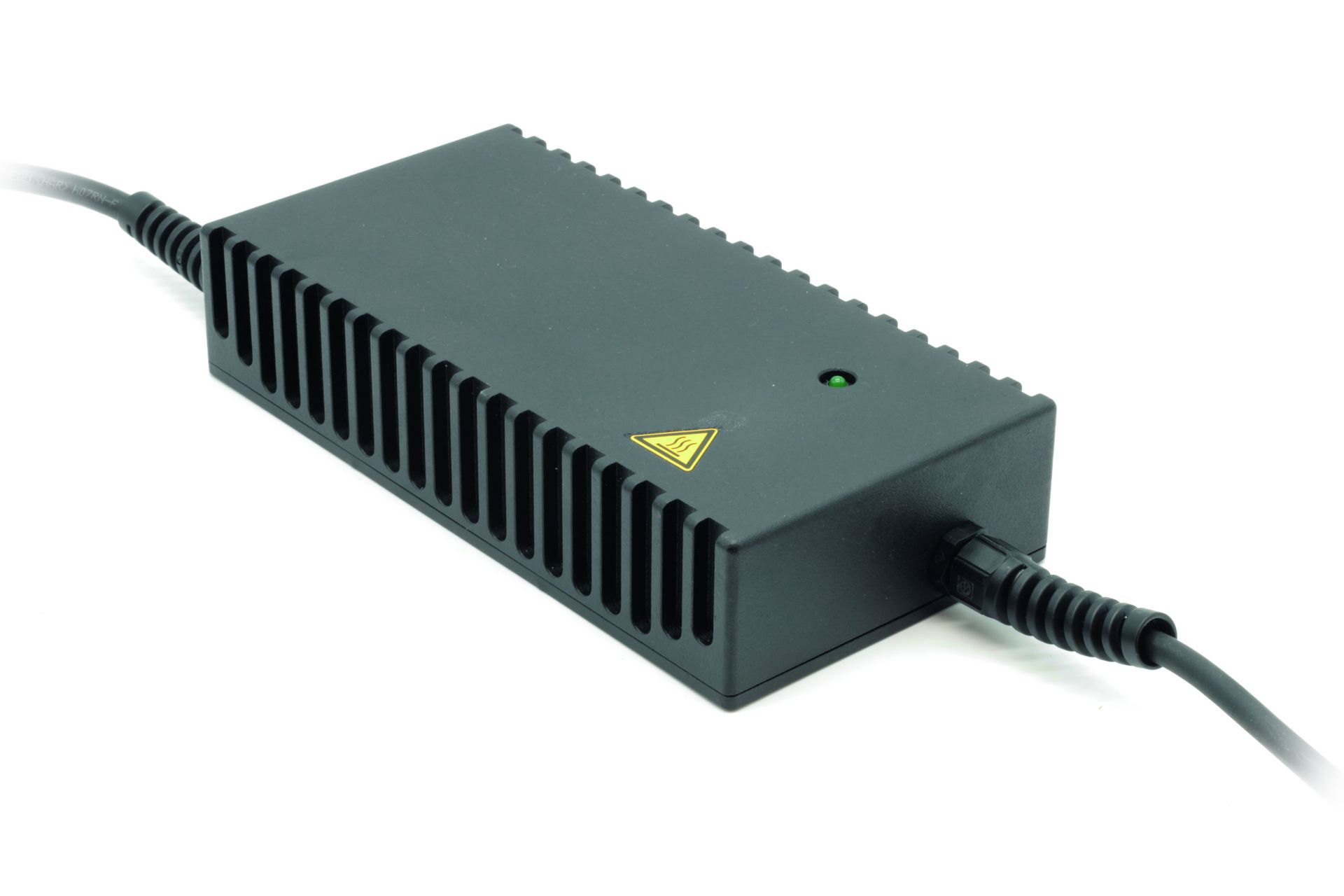

AC/DC Netzteil AC300

IP65 AC-Adapter für Leistungen bis 300 Watt

Der AC/DC-Adapter AC300 ist ein neues roda-Netzteil für eine Leistung von bis zu 300 Watt, das auf der LLC-Topologie basiert. Die LLC-Resonanztopologie ermöglicht ein Nullspannungsschalten (Zero-Voltage-Switching) beim Einschalten, wodurch die Schaltverluste drastisch verringert werden. Darüber hinaus gibt es auf der Sekundärseite eine synchrone Gleichrichtungssteuerung, die zu einer Effizienzsteigerung führt. Mit dem LLC-Resonanzwandler können Wirkungsgrade von >98% erreicht werden und trotz doppelter Leistung im Vergleich zum AC150 Adapter ist der Form-Faktor identisch.
Das Netzteil ist in der EMV nach MIL-STD-461G ausgelegt und erfüllt die Bedingungen auch bei von 50 Hz, 60 Hz und 400 Hz. Das gehärtete und pulverbeschichtete Aluminiumgehäuse in IP65 erlaubt die Verwendung bei außergewöhnlichen Umweltbedingungen (nach MIL-STD-810G). Steckverbinder auf der AC- und DC-Seite sind frei wählbar.

Allgemeines

Sicherheit

  • nach EN62368-1

CE-Konformität

  • Herstellerbescheinigung nach Niederspannungsrichtlinie

Umwelteigenschaften

  • Designed to meet: MIL-STD-810H

EMV

  • Designed to meet: MIL-STD-461G

Kurzschlussfestigkeit

  • kurzschlussfest

Kühlung

  • Konvektionskühlung

Anzeigen

  • Ausgang: 1 LED grün

Features

  • 110 VAC 60 Hz, /115VAC 400 Hz
  • 230 VAC 50 Hz
  • Schutzklasse I
  • Kompakter, robuster Aufbau
  • Geschirmtes Alu-Gehäuse
  • Transientenschutz
  • LED-Kontollleuchte
  • Schutzart IP65
  • Hoher Wirkungsgrad
  • Aktive PFC
  • Kurzschlussfest (Ausgang)
  • Überspannungs- und überstromfest (Ausgang)
  • Überhitzungsschutz
  • Temperatur:  -20°C bis +60°C
  • Umwelteigenschaften nach MIL-STD 810H/461H
  • Stecker/Kabeltyp auf Wunsch

Eingangsgrößen

Eingangsspannung / Frequenz

  • 110 VAC (60 Hz), 115 VAC (400 Hz)
    • 230 VAC  (50/60Hz)

Eingangsstrom

  • typ. 3,0 A (115 V)
  • typ. 1,5 A (230 V)

Sicherung

  • intern

Isolation

  • Eingang-Ausgang: 3000 VAC
  • Eingang-Chassis: 1500 VAC

Wirkungsgrad

    • 50/60 Hz typ. > 90 %
    • 400 Hz typ. > 85 %

    Anschlüsse (Kabel)

    • Netzstecker (Schuko/NEMA)

    Kabellänge

    • 147 ± 5 cm

    Ausgangsgrößen

    Ausgangsspannung

    • 12 VDC ± 5%, 19 VDC ± 5% oder 24VDC ± 5% (werkseitig)

    Toleranz

    • ± 5% typ.

    Ausgangsleistung

    • 300 Watt (max.)
    • -20°C bis +60°C

    Restwelligkeit

    • < 100 mV

    Anschlüsse (Kabel)

    • Stecker: kundenspezifisch

    Kabellänge

    • ca. 115 cm

    Mechanik

    Gehäuse

    • Aluminium / RAL9005 schwarz
    • andere möglich

    Schutzart

    • IP65

    Abmessung

    • 237 x 118 x 49 mm (ohne Knickschutz)

    Gewicht

    • ca. 2,4 kg
