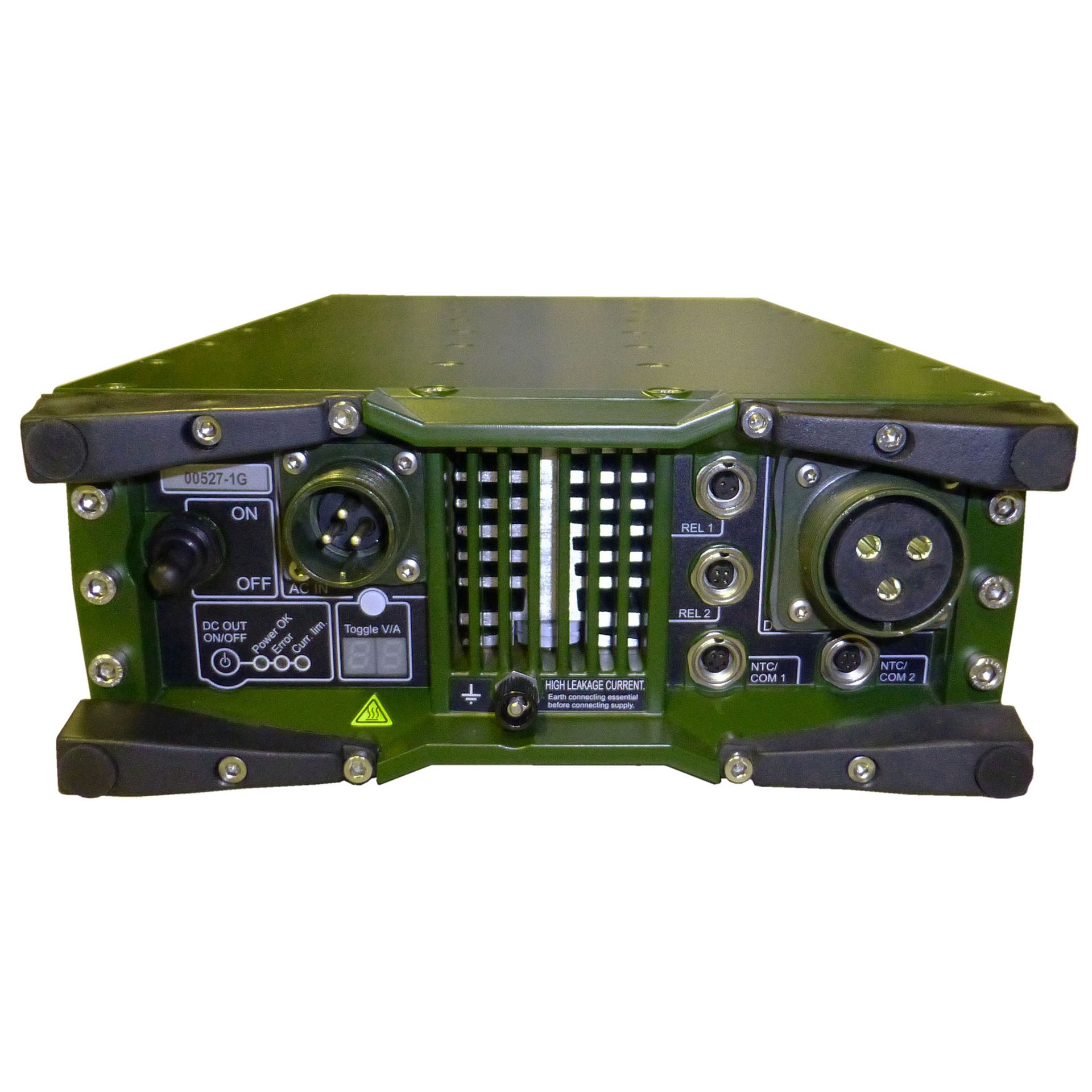

AC/DC Netzteil ComPact 1200

modulare AC/DC-Stromversorgung

Der ComPact 1200 ist eine kompakte AC/DC-Stromversorgung und ein intelligentes Batterieladegerät zugleich mit einer Nennleistung von 28V/40A. Mechanisch und elektrisch erfüllt es die höchsten Anforderungen an Robustheit und kann mit großen Eingangsspannungsschwankungen arbeiten. Der ComPact 1200 Eingangsstrom wird leistungsfaktorkorrigiert (PFC) für eine optimale Nutzung von schwachen Stromquellen wie z.B. tragbaren Generatoren. Der Wirkungsgrad ist sehr hoch durch eine weiche Schalttechnik. Als Stand-alone betrieben oder in ein 19“ Racksystem montiert benötigt es nur eine Höhe von 2U (88,9mm/3,5”). Der ComPact 1200 hat einen RS485 Port welche für die Steuerung, Überwachung und Konfiguration verwendet werden kann. Detaillierter Status und Statistiken können über diesen Port abgerufen werden. Die Signalanschlüsse bieten mehrere Signale:

Alarmrelaisausgänge, externe Batterietemperaturfühler und einen Bus zum Verbinden mehrerer Geräte in einem redundanten oder Parallelsystem. ComPact 1200 kann konfiguriert werden um verschiedene Batterietechnologien zu laden, wie Blei-Säure, Li-Ion, NiMH, NiCd und ist softwareseitig erweiterbar für zukünftige Batterietechnologien. Temperatur kompensiertes Laden sorgt für volle Batteriekapazität über den gesamten Temperaturbereich. Das Gerät ist gegen Überspannung, Kurzschluss, Überstrom und Übertemperatur geschützt. Über das 12V DC/DC-Modul wird das Laden über zwei Stromquellen ermöglicht. So wird – je nach Einstellung – die jeweils performantere Quelle z.B. ein 12V-Generator, 12V-Batterie oder das öffentliche Stromnetz automatisch zu- bzw. umgeschaltet. Ist das 230V Netz als primäre Stromquelle gewählt, kann auch die stromgebende 12V-Batterie moderat geladen werden.

Technische Spezifikation

Gesamtleistung

  • 2400 W

Eingangsspannung

  • 99 - 276 VAC

Leistungsfaktor (PFC)

  • Typ. 0,99 @ Volllast

Eingangsstrom bei max Last und 50Hz

  • 28A @ 99 VAC; 24A @ 115 VAC; 12A @ 230 VAC

Wirkungsgrad bei Volllast

  • > 88% @ 115 VAC; > 90% @ 230 VAC

Nennleistung Ausgangsspannung

  • 28 VDC

Einstellbare Ausgangsspannung

  • 20,0 - 34,0 VDC

Nennleistung Ausgangsstrom

  • 80 A

Einstellbare Strombegrenzung

  • 5 – 80 Amps

Kurzschlussspannung

  • ≤88,0 A

Lastverteilung

  • max. 3 A Abweichung

Welligkeit der Ausgangsspannung und Rauschen

  • <100mV p-p, 20MHz Bandbreite

Ausgangsspannungsregulierung

  • <1,5% Null/max. Last

Abmessungen

  • (Tiefe im Rack) 220 x 390 x 88 mm (2U)
  • (Tiefe gesamt) 220 x 420 x 88 mm (2U)

Gewicht

  • 11,1kg

Batterietypen

  • Blei-Säure, Lithium-Ionen, NiMh, NiCd

Montage

  • beliebige Richtung und in 19“ Rack

Betriebstemperaturen

  • -40°C bis +60°C

IP Schutz

  • IP67

Zertifizierung

  • MIL-STD 810G, MIL-STD 461F (Ground Army)
