Netzwerk Serie

voll-robuste Netzwerklösungen

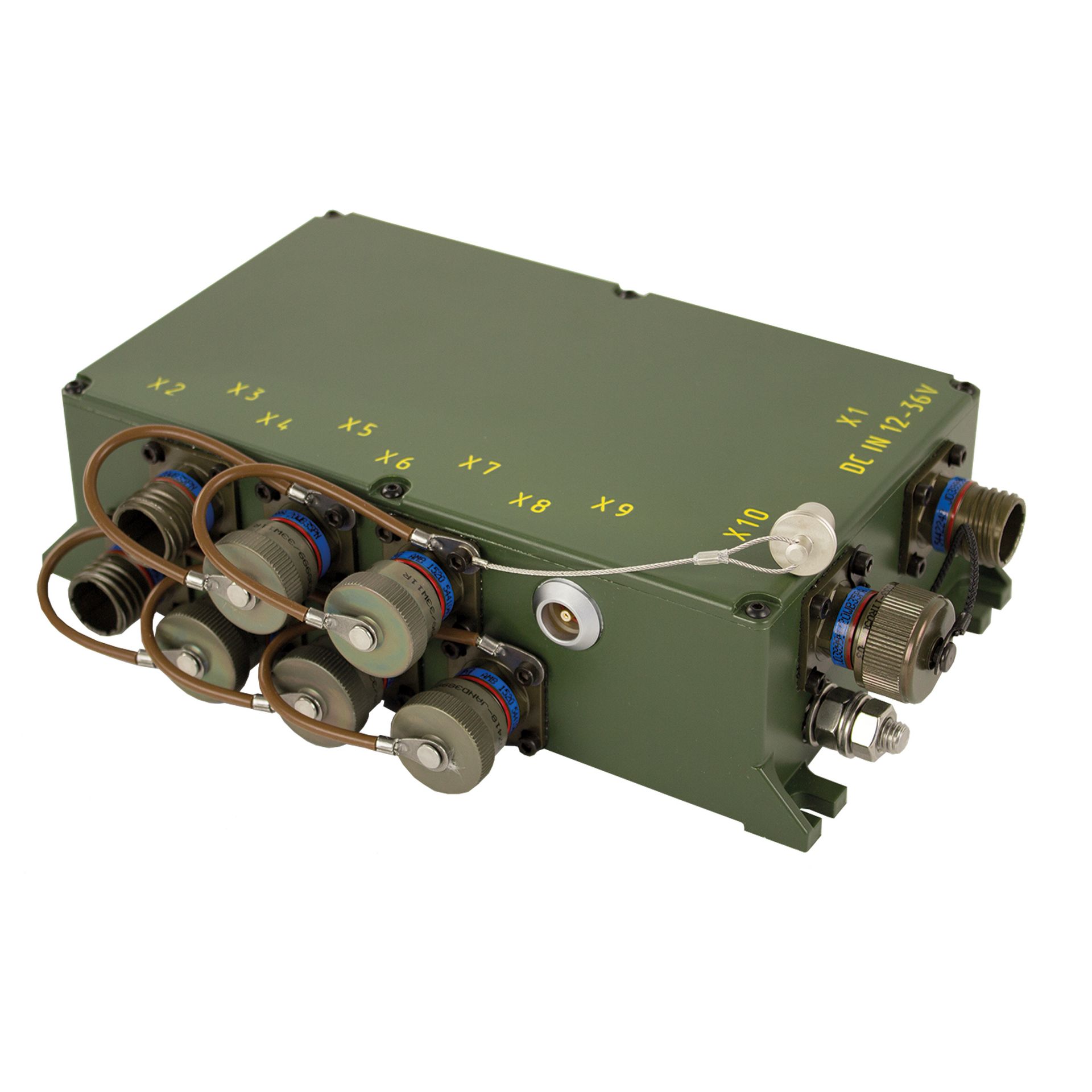

8Port Gbit Switch

managed und robust

Technische Spezifikation

Eigenschaften

  • 8-port, Layer 2+ Switch (10/100/1000Mbps Ethernet)
  • interner 8051 Microcontroller für Konfiguration und Management
  • non-blocking wire-speed performance
  • alle Port- Ein- und Ausgänge sind galvanisch voneinander getrennt
  • unterstützt normkonforme Protokolle nach IEEE 802.1D
  • IEEE 802.1w
  • IEEE 802.1s IEEE 802.1X
  • 10 Megabit Schnittstelle mit maximaler Übertragungsrate von 10BASE2 beträgt 10 Mbit/s im Halfduplex.


Anschlüsse

  • X1: DC-In 7-32 VDC nach VG 96916 T5 - MIL-D38999/20WB35PB
  • X2: MIL-D38999/20WB35PN
  • X3: MIL-D38999/20WB35PN
  • X4: MIL-D38999/20WB35PN
  • X5: MIL-D38999/20WB35PN
  • X6: MIL-D38999/20WB35PN
  • X7: MIL-D38999/20WB35PN
  • X8: MIL-D38999/20WB35PN
  • X9: Lemo ERA 0E 650 CTL (Coaxial Connector)
  • X10: MIL-D38999/20WB35PA (RS-232 port for host interface)


Stromversorgung

  • 12 VDC bis 32 VDC nach VG 96916 T5
    Interner EMV- Filter zur Spike-Unterdrückung gemäß MIL-STD 1275B / MIL-STD 704A
    Betriebsanzeige über grüne LED


Leistungsaufnahme typ.

  • 15 Watt bei 12 VDC


Gehäuse

  • Material: AlMg3, gefräst
  • Abmessungen (L x B x H): tba
  • Passiviert und gepulvert (grün RAL 6031)


Gewicht

  • ca. 1,0 kg

Designed to meet

Schutzklasse

  • IP 65 nach EN 60529 (bei angeschlossenen / abgedeckten Steckern)


EMV

  • CE EN55022 und EN55024
  • VG 95373
  • MIL-STD 461E
  • Ground Army
  • TEMPEST SDIP 27 Level B / BSI Zone 1


Beständig gegen

  • Eis und Schnee (bei angeschlossenen / abgedeckten Steckern)
  • Sand und Staub nach VG95332, Bl. 20 (bei angeschlossenen / abgedeckten Steckern)
  • Salznebel (bei angeschlossenen / abgedeckten Steckern)


Sicherheit

  • EN 60950 Verwendete Materialien unbrennbar nach UL 94V-0


MTBF

  • 50.000 h
