RD55-UHD

Robustes 55" Display

Nach dem Erfolg des roda HEL Konzepts im In- und Ausland wird diese Produktfamilie durch die HEL (Hochauflösende Elektronische Lagebearbeitung und -Darstellung) RD55 ergänzt.

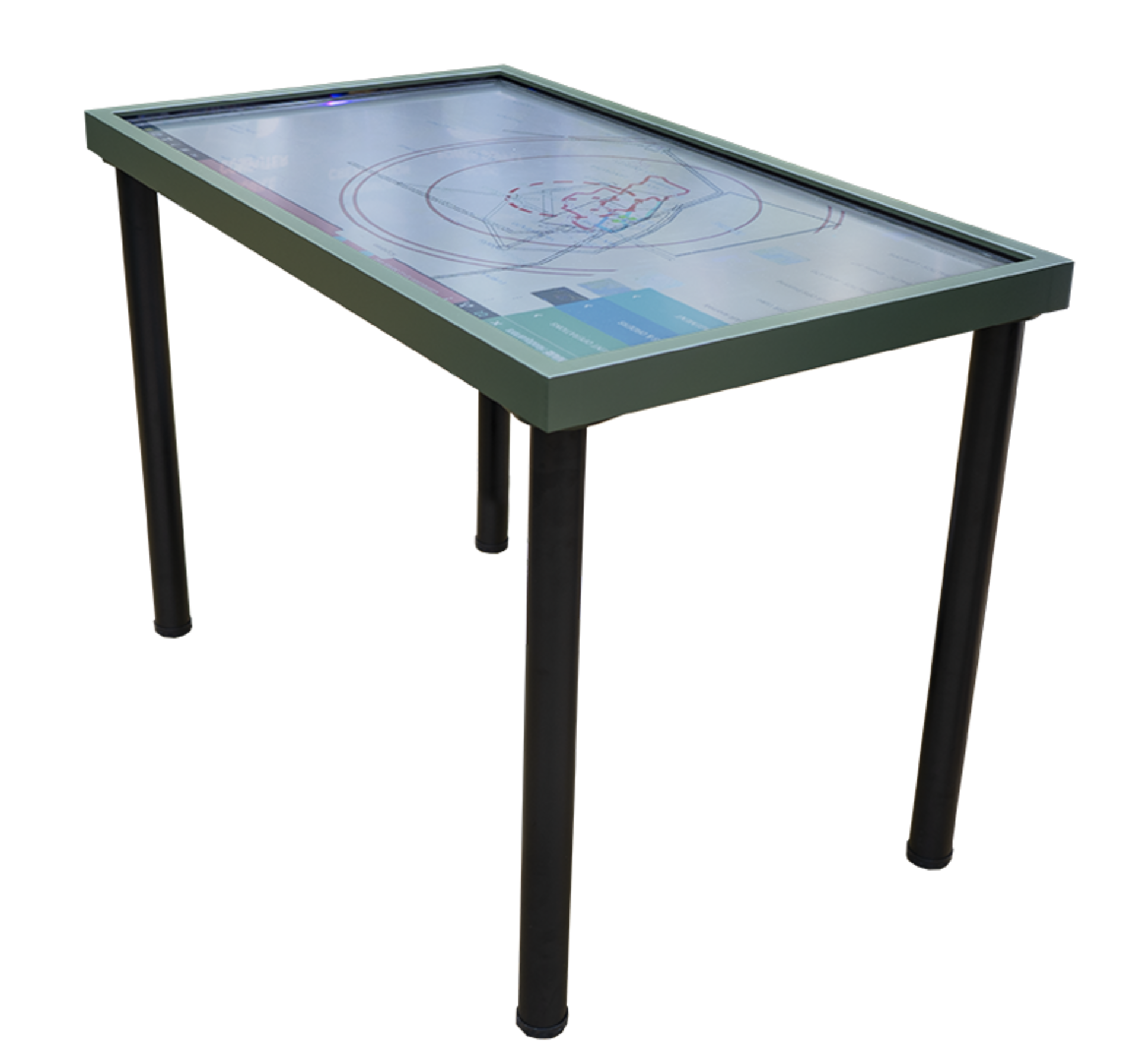

HEL RD55 ist die kompakte Variante die sowohl als Lagetisch oder auch als Lagedisplay eingesetzt wird.
Durch die 4K Auflösung und die 55“ Displaydiagonale eignet sich die HEL RD55 hervorragend zur Arbeit mit 3D Geländemodellen oder zur Bild Auswertung.
Die HEL RD55 wird entweder über den 10-Finger-Touch oder per Maus bedient .
Das hier eingesetzte 10-Finger-Toch-System basiert auf LED-Technologie, wodurch die uneingeschränkte Bedienung auch mit Handschuhen und feuchter Displayoberfläche möglich ist. Gleichzeit ermöglicht die Verwendung der LED-Touch-Technologie auch eine Zulassung nach SDIP Level B (ER) und Tempest Zone 1.
Das Design der HEL RD55 erlaubt den Einsatz auch in rauen Umgebungsbedingungen, IP65 frontseitig, IP54 rückseitig, Temperaturbereich von -20 °C bis +55 °C.  Der Transport erfolgt in einem speziell angepasstem TuLB.

Technische Spezifikation

Display

  • LCD 54,6“ UHD 4K (3840 x 2160 Pixel)

Format

  • 16:9
  • Touch

  • Infrarot Multi-Touchscreen (10-Punkt)
  • Kontrast

  • 4000:1
  • Helligkeit

  • typ. 700 cd/m² ohne EMV Scheibe

Farbdarstellung

  • Darstellung von bis zu 1,07 Milliarden (8 Bit/Farbe)

Betrachtungswinkel

  • vertikal: 178°
  • horizontal: 178°

Reaktionszeit

  • 8,5 ms (TON+TOFF)

Anschlüsse

  • 2x USB 2.0
  • 1x DisplayPort
  • 1x DVI (mit roda Display Remote)
  • 1x MIL DC-In
  • 1x MIL Tarnlichtfunktion
  • OPTIONAL: alle Stecker auch als MIL Variante möglich!
  • Tasten

  • 8 Tasten OSD Menü
  • Funktionen

  • Tarnlichtmodus
  • Sicherungsautomat

Stromversorgung

  • 18-32 VDC, nominal 24 VDC
    Leistungsaufnahme ca. 95 W
    OPTIONAL: 230 VAC statt  18-32 VDDCEingang

Halterung

  • Als Display: VESA 400x400 oder robustes Ständersystem
    Als Tisch: Verstellbare Rundfüße

Zertifizierung

  • IP65 Frontseite / IP54 Rückseite
  • MIL-STD 810F
  • MIL-STD461F (designed to meet)
  • TEMPEST BSI Zone 1 / NATO 27 SDIP Level B (ER)

Abmessungen

  • Als Display 1274,5 x 744,5 x 58,5 mm
    Als Tisch 1274,5 x 578,8 x 744,5 mm

Gewicht

  • ca. 40 kg ohne EMV Scheibe
  • ca. 50 kg mit EMV Scheibe + ca. 4 kg Standfüße
